Güneş Enerji Santrallerinde Yangın ve Güvenlik Sistemleri Çözümleri
GÜNEŞ ENERJİ SANTRALİ İÇİN YANGIN ve GÜVENLİK SİSTEMLERİ ALTERNATİFLERİ
Güneş Enerji Santrallerindeki Yangınların Kaynakları – Yangınların Algılama Teknikleri ve Korunum Tavsiyeleri
GES YANGIN KAYNAKLARI
1- DC Devre İzolatörleri
Yangın sonrası tetkik için laboratuvarda demonte edilen ve denetlenen bir DC izolatörünün kalıntıları
2- DC Konnektör ve Kablolar
3- Inverterler
Kapasitörler veya transformatörler gibi elektronik bileşenlerin arızalanması, İnverterlerdeki yangınların muhtemel nedenleri olduğu düşünülmektedir. Ancak, toplanan istatistikler, inverterleri yangınların ortak bir kaynağı olarak vurgulamamaktadır.
4- PV Modülleri
PV modülü bağlantı kutusunun hasarlı kısmı, aynı hasarsız bileşen üzerine yerleştirilmiş ve malzemenin ark nedeniyle nerede kesildiğini gösterir.
5- Elektriksel Ark
Konektörler, bağlantı kutuları ve anahtarlarda nem girişini azaltan bağlantılar.
- Yanlış kıvrılmış konektör kontakları.
- Uyumsuz fiş ve prizlerin eşleşmesi.
- Fişler ve prizler tam olarak oturmaması.
- Bağlantı kutuları veya izolatör anahtarları içindeki gevşek vidalı terminaller.
- Bir PV modülü bağlantı kutusu veya başka bir bağlantı kutusu içindeki kötü lehimlenmiş bağlantılar.
1.Resim, ark ile kopmuş bir DC konektörünün kalıntıları
2.Resim, devresi hala sağlam ve bağlı olan, yalnızca çevredeki yangından hasar gören bir konektör.
Her iki durumda da, konektörün yalıtım gövdesi yanmıştır.
6- Panel Camı Çatlaması veya Kırılması
Resimlerde taş yada benzer bir darbe etkisiyle çatlayan cam arkasında kalan iletken yolda hasar oluşmuş ve ısınma başlamıştır, bir süre sonra ark oluşacaktır.
7- Yanlış Montaj
Bir dış duvara monte edilmiş bir DC izolatör muhafazasındaki yukarı bakan bir sızdırmazlık rakorundan geçen birden fazla kablo.
Her rakordan yalnızca bir kablo geçmesine rağmen, bu muhafazanın içinde su görülebilir.
İzolatör muhafazasının arkası montaj vidaları için delinmiştir. Sağ taraftaki vidanın paslı olduğuna ve su girdiğini gösterdiğine dikkat edin.
8- Diğer Potansiyel Sebepler
Ark oluşumunun yanı sıra, kablosun ısınması (dirençli ısıtma) tek başına yangınların nedeni olabilir.
Bununla birlikte, ilgili enerji kendi kendini sınırlama eğilimindedir: daha yüksek direnç, devredeki akımı düşürür, bu da ısıtma etkisini orantısız bir şekilde azaltır (Isı = Akım2 x Direnç).
Bu nedenle, tek nedensel mekanizma olması ark oluşumundan çok daha az olasıdır, ancak yukarıda belirtildiği gibi ark oluşumunun habercisi olabilir.
– İngiltere’de meydana gelen 80 vakanın incelemesi
İlgili bina türleri aşağıdaki gibi ayrılmıştır:
- Konut binaları 37 olay
- Konut dışı binalar 37 olay
- Güneş çiftlikleri 6 olay
Toplam 80 benzersiz olay araştırıldı ve veritabanına dahil edildi:
- 33 proje başlamadan önce ortaya çıkan tarihi olaylardır
- Olayların 21’i uzaktan araştırıldı (“masa başı incelemeleri”)
- Olay meydana geldikten kısa bir süre sonra 26 olay yerinde soruşturuldu
- İncelemelerin 7’si yangından zarar görmüş bileşenlerin laboratuvar incelemelerini içerir
- Ciddi yangınların söndürülmesi zor oldu ve menşei alanının dışına yayıldı.
- Lokal yangınlar, başlangıç noktasını çevreleyen alanlarda bazı hasara neden oldu.
Esas olarak PV sistemi bileşenlerini etkiledi, ancak bunun ötesine yayılmadı veya binayı tehdit etmedi.
- Termal olaylar, aşırı ısınan, genellikle için için için yanan veya duman ürettiği gözlemlenen, ancak yangına dönüşmeyen bileşenlerden oluştu.
YANGIN ALGILAMA SİSTEMLERİ ÇÖZÜMLERİ
1- Lineer Isı Dedektörleri Çözümü

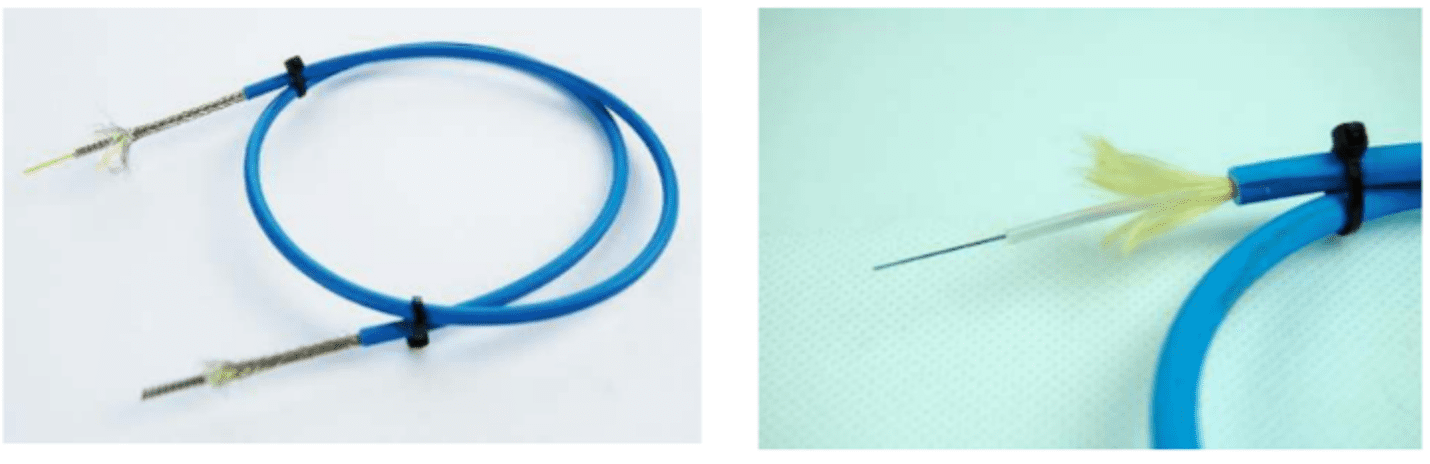

1.1- Fiber Optik Lineer Isı Algılama Kablosu ve Kontrol Sistemi
Fiber optik doğrusal ısı algılama sistemleri, güneş paneli uygulamalarında, aşağıdaki avantajlarından ötürü yüksek düzeyde koruma sağlar.
- Tam kapsam. Bütün kablo boyunca 1 metre aralıklarla ölçüm yapılabilmesi dolayısıyla, ortamdaki her panel, fiber optik algılayıcı kabloyla izlenebilmektedir.
- Akıllı alarmlar. Üstün akıllı alarmlar sayesinde sistem, konvansiyonel LHD sistemlerine oranla yangını çok daha erken algılayabilir.
- Uygun maliyetli kurulum. Algılayıcı kablo standart telekom kablosu temellidir ve özel algılama noktası bulunmamakta, bu sayede sistem tasarım ve kurulumunda kolaylıklar sağlamaktadır.
- Elektromanyetik alana duyarsızlık. Fiber optik kablo, elektromanyetik alanlardan etkilenmemekte, bundan dolayı enerji üretim bölgelerindeki yüksek gerilimli mahallerde kullanılabilmektedir.
- Yüksek güvenirlik. Fiber optik sensörün pasif bir eleman olması, hareket eden parçasının olmayışı ve korozyondan etkilenmemesi, kablonun 50 seneden fazla kullanım imkanı oluşturur.
Genel olarak fiber optik sensör kablo panellerin arka tarafına monte edilir.
- Kesin konum, güneş panelinin montaj tipine bağlıdır ve genel olarak panel montaj raylarından birisine sabitlemek doğru bir algılama için yeterli olmaktadır.
- Sol taraftaki fotoğraflarda gösterildiği gibi, panelin orta noktasında ön ve ya arka yüzüne fiber optik sensör kablo monte etmek tercih edilebilecek yöntemlerdendir.
- Fiber optik sensör kabloların basit kablo klipsleriyle veya güneş ışınlarına daha dayanıklı ultraviyole kablo klipsleriyle sabitlenmesi gerekmektedir.
1.2- Fiber Optik Lineer Isı Algılama Kablosu ve Kontrol Sistemi

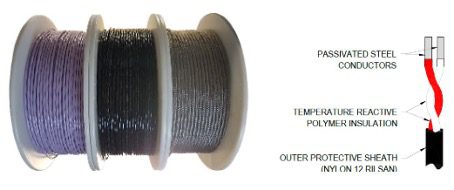

Dijital Doğrusal Isı Algılama Kablosu, ortam koşullarının sürdürülememesi veya engelleyici maliyetler nedeniyle diğer algılama türlerinin uygun olmadığı durumlarda yangın koşullarının erken tespiti ve aşırı ısınmayı önlemek için kullanılmaktadır.
2- Termal Video Kamera Dedektörleri Çözümü
Termal Kamera Nedir?
İnsan gözü tarafından tespit edilemeyen ışınım bandında yer alan ısı enerjisini dijital olarak görüntüye çeviren sistemlerdir.
Bu nedenle diğer sistemler gibi aydınlatmaya ihtiyaç duymazlar.
3- Video Duman & Isı & Termal Kamera Dedektörleri Çözümü
ELEKTRİK ODALARI (INVERTER VB.) GAZLI SÖNDÜRME SİSTEMLERİ ÇÖZÜMLERİ
YENİ LİDER – PROTEK PRO227 (FM200) ve PRO5112 (FK-5-1-12 / Novec) SİSTEMLERİ
BİNALAR YANGIN KORUNUMU ÇÖZÜMLERİ
Dedektörler, Sirenler, Butonlar, Kontrol Panelleri, Hava Örnekleme Sistemleri, İzleme Bilgisayarları vb.
GES TARLALARI İÇİN ÇEVRE GÜVENLİK SİSTEMİ
1- Çevre Çit Üstü Hırsız Alarm ve İhbar Sistemleri
2- Çevre Termal Kamera - Radar Entegreli Hırsız Alarm ve İhbar Sistemleri
İzinsiz Girişleri Daha Hızlı Tespit Edin ve Yanıt Verin !
Çit hattının ötesinde insan ve araç izinsiz girişlerine karşı gelişmiş uyarı sistemi
- Hızlı hedef tespiti ve sorunsuz hedef takibi için görüş alanını saniyede 10 defaya kadar tarar
- 125 m’ye kadar mesafelerdeki insanları ve 300 m’ye kadar olan araçları tespit eder
- Uzun menzil ve geniş görüş alanı, bağımsız kamera sistemlerine kıyasla izinsiz girişlere daha hızlı yanıt verilmesini sağlar
