Genel Seslendirme / Kamu Anons (PA&VA) ve Acil Anons Sistemleri (EVAC/VAS EN54 Sertifikalı)

ATEIS Acil Anons / Sesli Alarm Sistemleri

Ülkemizde genel olarak Acil Anons Sistemi (EVAC – Emergency Voice Evacuation System)  olarak bilinen, Avrupa standartlarında SESLİ ALARM SİSTEMLERİ (CEN/TS EN 54-32 : 2015E- Yangın Algılama ve Alarm Sistemleri – Bölüm 32 : Sesli Alarm Sistemlerinin planlama, dizayn, montaj, devreye alma, kullanım ve bakım yöntemleri (Fire detection and fire alarm systems – Part 32: Planning, design, installation, commissioning, use and maintenance of voice alarm systems – VAS) olarak tanımlanan sistem, yangın veya herhangi bir acil durumda alarm mesajlarının otomatik veya manuel kontrollü olarak iletimi, yayınlaması ve duyurulması amacıyla ileri teknolojinin gereklerini yerine getiren sistemlerdir.

Genel amaçlı anons iletimi ile sürekli fon müziği yayınları yapılan Genel Seslendirme / Kamu Anons (PA-Public Address / VA Voice Alarm) sistemleri aynı zamanda Acil anons / Sesli Alarm sistemleri değildir. İki sistemi birbirinden ayıran bir çok önemli özellik EN54’te tanımlanmıştır. Bununla birlikte Acil anons / Sesli Alarm sistemleri aynı zamanda genel seslendirme yayını ve sürekli fon müziği yayını yapmak üzere de kullanılabilirler.

Firmamızın temsilciliğini ve dağıtımını yürüttüğü Dünya lideri PAX ProAv Group içerisinde ATEIS, PENTON, MESSENGER PRO, TERRACOM, XAVTEL markaları bulunmaktadır. Hollanda menşeili PAX ProAV Group dünyanın önde gelen en büyük sistem üretici firmasından biridir. Yaklaşık 1 Milyar Euro cirosu ile Avrupa ve Amerika başta olmak üzere dünya çapında ciddi pazar payına ve havalimanları, metro-raylı sistem istasyonları, dev kamu ve özel ticari binaları gibi çok büyük referanslara sahiptir.



Grup şirketlerinin Acil Anons / Sesli Alarm sistemlerinde dünyanın en büyük üreticilerinden olan Ateis, 1980 yılında Fransa’da kurulmuştur. Yaklaşık 40 yıllık sürede bir çok yeni teknolojiye imza atmıştır. Çalışma konuları aşağıdaki gibidir;

  • EN54 Sertifikalı ve UL Listeli Acil Anons Sistemleri
  • Genel ve Lokal Seslendirme Sistemleri
  • IP Intercom ve IP Tabanlı PA/VA-Audio-Kontrol Sistemleri
  • Özel hoparlörler, Messenger PRO Line Array vb.
  • IP Network İletişim ve IP tabanlı Konferans Sistemleri

Ateis ürünleri eş zamanlı olarak hem EN-54 hem de UL (Underwrites Labs.) standartlarında üretmektedir ve ürünler EN-54 ve UL sertifikalarına sahiptir. Üretimini Fransa, Belçika, Taiwan’da bulunan fabrikalarında yapmaktadır.



ATEIS IDA8 Acil Anons / Sesli Alarm Sistemi (EN54 ve UL Sertifikalı)

Ateis üst düzey IDA8 Acil Anons / Sesli Alarm Sistemi, gelişmiş ses dijital sinyal işleme (DSP), matris kontrol fonksiyonları ve tam olarak izlenen ve acil tetikleme düğmeleri için ön panel erişimine sahiptir. Büyük çaplı havalimanı projeleri, metro-raylı sistem projeleri, büyük ve çok binalı ticari ve kamu binaları için tasarlanmıştır. IDA8C ayrıca, çalışırken değiştirilebilir amplifikatörler ve hoparlör hattı empedansı izleme ile amplifikatör izlemeyi de destekler. Özel modülleri ile zone veya Loop devrelerindeki kısa ve açık devre hatalarını izler. Ana ünite, Modbus kontrolü gibi, 3. parti kontrol için RS232 seri portuna sahiptir.

Her bir IDA8 ünitesi, dört adet PSS-AS monitörlü mikrofon konsolunu ve sekiz adetekadar izlenen amplifikatörü ve iki adet yedek amplifikatörü destekler, BS 5839 bölüm 8’e göre A / B hattı algılamasını destekler. Aynı anda EN54’e göre izlenebilen 8 monitörlü bölge-zone bulunur. Seçim ve kontrol girişleri ile kontak çıkışları mevcuttur. IDA8 Acil Anons / Sesli Alarm Sistemi, CAT5 veya fiber optik kablo üzerinden güvenli 48 kanallı ses ve veri ağı kullanarak, bir denetleyici ağı ve ATEÏS yerel ağı üzerinden 8192 bölgeyi kontrol edebilir. En karmaşık genel seslendirme ve acil anons gereksinimlerini karşılar.

IDA8 sistemi bileşenleri;

  • IDA8C-C1 Network Ana Kontrol Ünitesi
  • IDA8S-C1 Network Yardımcı Kontrol Ünitesi
  • IDA8SAB-C1 Network Ana Kontrol Ünitesi – BS5839 A/B bölgeleri
  • IDA8SL-C1 Network Ana Kontrol Ünitesi – Düşük empedans
  • NET-C1 / NET-C2 / NET-C3 / NET-C4 ATEIS Net Güvenli Ağ Kartı
  • ATEÏS Studio Entegre İşletim Sistemi Yazılımı
  • DPA four 4125 / DPA four 4250 Dijital Güç Amplifikatörleri
  • SPA 2120 / SPA 2240 Sinewave Güç Amplifikatörleri
  • BPA 2120 / BPA 2240 / BPA 2480 Temel Güç Amplifikatörleri
  • SONAES 6/40A Güç Kaynağı ve Akü Şarj Ünitesi
  • SONEAS 12/150A Güç Kaynağı ve Akü Şarj Ünitesi
  • PSS-AS Renkli Dokunmatik Masa Üstü Mikrofon Konsolu
  • CD-Touch AS Duvar Tipi Renkli Dokunmatik Mikrofon Konsolu
  • PPM8-ASWJB Zone/All Call Butonlu Masa Üstü Mikrofon Konsolu
  • CD-8 AS Zone/All Call Butonlu Masa Üstü Mikrofon Konsolu
  • CD-16 AS Zone/All Call Butonlu Masa Üstü Mikrofon Konsolu

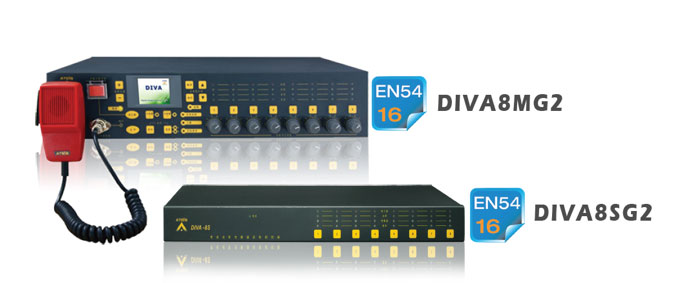

ATEIS DIVA8 Acil Anons / Sesli Alarm Sistemi (EN54 Sertifikalı)

DIVA8 Acil Anons / Sesli Alarm Sistemi, maksimum 128 bölgeye çıkabilen, 2 kanallı, EN54-16 sertifikalı, ISO 7240-06 ve BS5839/8 standartlarına uygun kontrol sistemidir. DIVA8MG2 master, gelişmiş dijital ses işleme (DSP), 45 dakikaya kadar mesaj saklama özelliğine sahip bir dijital mesaj çalar ve tam olarak izlenen bir itfaiyeci mikrofonu içerir. Her DIVA8MG2, A+B Hoparlör hatlarına sahip 8 adet izlenen çıkış bölgesi içerir.

DIVA8G2 Ana Kontrol Ünitesi bir itfaiyeci mikrofonu, bir sistem çağrı konsolu, bir mikrofon / hat girişi ve BGM için iki hat girişi de dahil olmak üzere 5 ses girişi ile donatılmıştır. Tüm ses girişleri yazılımda ses kontrolü, equalizer ve VOX aktivasyonu içerir. Ana ünite, Modbus kontrolü gibi, 3. parti kontrol için 2 adet RS232 seri portuna sahiptir. Daha büyük kurulumlar için, sisteme en fazla 15 DIVA8SG2 Yardımcı Kontrol ünitesi eklenebilir. Ana ünite amplifikatörleri güçlerini daha fazla güce ihtiyaç duyulan slave üniteleriyle paylaşabilir.

Ek amplifikatörler sisteme eklenebilir. Her DIVA8G2 cihazında çeşitli bölgelerdeki tetikleme (EVAC) mesajları için 9 adet izlenen giriş vardır. 8 adet izlenemeyen lojik kontak girişi, 2 harici arıza (giriş) kontağı ve 8 lojik çıkış kontağı da cihazla birlikte gelir. DIVA8G2 sistemi, acil durum ve akü gücü için 110VAC veya 230VAC şebeke gücünde ve 24VDC’de çalışabilir.



DIVA8 sistemi bileşenleri;

  • DIVA8MG2 Ana Kontrol Ünitesi
  • DIVA8SG2 Yardımcı Kontrol Ünitesi
  • DPA four 4125 / DPA four 4250 Dijital Güç Amplifikatörleri
  • SPA 2120 / SPA 2240 Sinewave Güç Amplifikatörleri
  • BPA 2120 / BPA 2240 / BPA 2480 Temel Güç Amplifikatörleri
  • SONAES 6/40A Güç Kaynağı ve Akü Şarj Ünitesi
  • SONEAS 12/150A Güç Kaynağı ve Akü Şarj Ünitesi
  • PSS-G2 Renkli Dokunmatik Masa Üstü Mikrofon Konsolu
  • CD-Touch G2 Duvar Tipi Renkli Dokunmatik Mikrofon Konsolu
  • PSM8-ASWJB Zone/All Call Butonlu Masa Üstü Mikrofon Konsolu
  • CD-8 G2 Zone/All Call Butonlu Duvar Tipi Mikrofon Konsolu
  • CD-16 G2 Zone/All Call Butonlu Duvar Tipi Mikrofon Konsolu

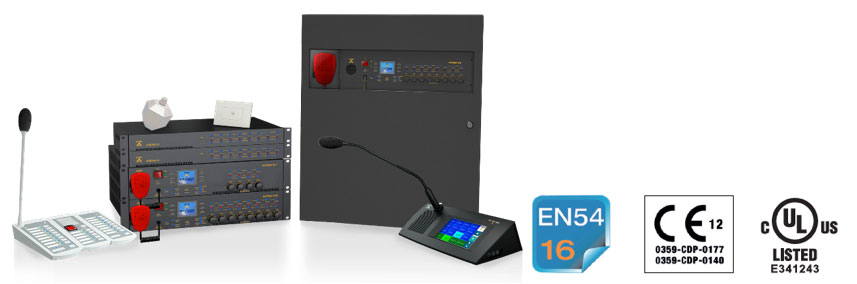

ATEIS BUTIQUE Acil Anons / Sesli Alarm Sistemi (EN54 ve UL Sertifikalı)

BOUTIQUE Acil Anons / Sesli Alarm Sistemi, hoparlör hatlarının, mikrofonların ve amplifikatörlerin tam olarak izlenmesini sağlayan, küçük ve büyük ölçekli kurulumları hedefleyen, kompakt, kendinden güçlendirilmiş bir entegre PA/VA sistemidir. BOUTIQUE, 4 bölge kadar küçük bir tek denetleyiciden 16.384 bölgeye kadar genişleyebilen ağ bağlantılı bir sistemdir. BOUTIQUE Ana Kontrol Ünitesi, dahili 250W veya 500W Class-D amplifikatörüyle tamamen entegre olarak gelir. Kontrol Ünitelerinin 19” rack kabinet montaj tipi ve duvara monte kompakt tipi de mevcuttur.

Anahtarlama teknolojisini kullanan BOUTIQUE sistemi, tek bir kanal amplifikatöründen çoklu bölgelere ayrı ayrı çağrı yapabilir. Birinciye ikinci bir harici amplifikatör ekleyerek, aynı zamanda bir fon müziği kanalı ve bir yedek amplifikatör kanalı oluşturur. Empedans izlenen hoparlör hatlarındaki zayıflatıcıların kullanımı, isteğe bağlı Ethernet tabanlı mikrofon aracılığıyla ortam gürültüsü algılaması ve doğrudan ön panelden çeşitli yerel kontrol özellikleriyle birlikte ek özelliklerdir.

Standart SIP protokolüne sahip dahili VoIP arayüzü, IP-PBX ve IP telefon ile kolay entegrasyon sağlar. Ağ üzerinden anons, kontrol, interkom, sistem izleme ve intranet içinde ses akışı için TERRACOM Sistemi ile tam entegrasyon içerinde çalışabilir.

Diğer özellikleri; Uygun maliyetli, kurulum ve yapılandırma kolaylığı, LAN / WAN üzerinden IP tabanlı müzik akışı ve sayfalama, Mesajlar ve müzik dosyaları için USB arayüzü, Düşük maliyetli anahtarlama amplifikatörü mimarisi,

BGM sayfa öncelik yönetimi, Okullar için zil yönetimini içeren etkinlik zamanlayıcısı, VAT35U ses zayıflatıcıları, geri döngü kablosu olmadan, izlenen hoparlör hatlarına kurulabilir, Modbus kontrolü için RS232 veya Ethernet üzerinden üçüncü parti kontrolü.

BUTIQUE sistemi bileşenleri;

  • BTQ-VM425 Network Ana Kontrol Ünitesi, 4 Zone, 250 W
  • BTQ-VM450 Network Ana Kontrol Ünitesi, 4 Zone, 500 W
  • BTQ-VM825 Network Ana Kontrol Ünitesi, 8 Zone, 250 W
  • BTQ-VM850 Network Ana Kontrol Ünitesi, 8 Zone, 500 W
  • BTQ-SG8 Global Network Yardımcı Kontrol Ünitesi, 8 Zone
  • BTQ-SL8 Lokal Network Yardımcı Kontrol Ünitesi, 8 Zone
  • BTQ-VM825W Network Ana Kontrol Ünitesi, 8 Zone, 250 W, Duvar Montaj Tipi Kabinetli
  • BTQ-VM850W Network Ana Kontrol Ünitesi, 8 Zone, 500 W, Duvar Montaj Tipi Kabinetli
  • BTQ-NET1 / BTQ-NET2 / BTQ-NET3 / BTQ-NET4 ATEIS Net Güvenli Ağ Kartı
  • DPA-8060 / DPA-4125 / DPA-4250 / DPA-2500 Dijital Güç Amplifikatörleri
  • SPA 2120 / SPA 2240 Sinewave Güç Amplifikatörleri
  • BPA-1120 / BPA-1240 / BPA-1480 / BPA-2120 / BPA-2240 / BPA-2480 / BPA/1000 Sinewave Bridged Güç Amplifikatörleri
  • BCU-4830 Güç Kaynağı ve Akü Şarj Ünitesi
  • BCU-4875 Güç Kaynağı ve Akü Şarj Ünitesi
  • DPM-T5 Renkli Dokunmatik Masa Üstü Mikrofon Konsolu
  • CD-T5D Duvar Tipi Renkli Dokunmatik Mikrofon Konsolu
  • DPM-MAIN Zone/All Call Butonlu Masa Üstü Mikrofon Konsolu
  • DPM-KPD Zone/All Call Butonlu Masa Üstü Mikrofon Konsolu
  • DPM-EVA Emergency Call Butonlu Masa Üstü Mikrofon Konsolu
  • CD-8D Zone/All Call Butonlu Duvar Tipi Mikrofon Konsolu
  • CD-16D Zone/All Call Butonlu Duvar Tipi Mikrofon Konsolu


ATEIS PENTON Model Acil Anons / Sesli Alarm Hoparlörleri (EN54 ve UL Sertifikalı)



METAL TEK VE İKİ YOLLU ACİL ANONS – SESLİ ALARM HOPARLÖRLERİ

RCS4FT/EN – RCS4FT/ENC
RCS5FT/EN – RCS5FT/ENC
RCS6FT/EN – RCS6FT/ENC
RCS8FT/EN – RCS8FT/ENC

RLS5T/EN

RLS5FTP/EN

RLS5FTS/EN

RCS5FTCX/EN – RCS5FTCX/ENC

RCS6FTCX/EN – RCS6FTCX/ENC

RCS8FTCX/EN – RCS8FTCX/ENC



KAPALI KASA KABİNET TİPİ ACİL ANONS – SESLİ ALARM HOPARLÖRLERİ


APC4T/EN – APC4T/ENC

APC6BT/EN – APC6BT/ENC

SENTRY6ST/EN – SENTRY6ST/ENC

SENTRY6RT/EN – SENTRY6RT/ENC


PMC4T/EN – PMC4T/ENC




METAL VE PLASTİK PROJEKTÖR TİPİ ACİL ANONS – SESLİ ALARM HOPARLÖRLERİ


CELL10T/EN – CELL10T/ENC

CELL20T/EN – CELL20T/ENC

CELL10BT/EN – CELL10BT/ENC


CAD10T/EN – CAD10T/ENC

CAD20T/EN – CAD20T/ENC





DUVAR TİPİ ACİL ANONS – SESLİ ALARM HOPARLÖRLERİ


PBC6T/EN – PBC6T/ENC

PBC10TCX/EN – PBC10TCX/ENC


PWC6T/EN – PWC6T/ENC


WWC6TABX/EN

WWC6TAB/EN

WWC6TAB/ENCNC


MWC6T/EN – MWC6T/ENC



METAL VE PLASTİK HORN – KORNA TİPİ ACİL ANONS – SESLİ ALARM HOPARLÖRLERİ


APH10T/ENC

APH20T/ENC

APH30T/ENC


MSH30/T – MSH60/T

MSH30T/EN – MSH30T/ENC


MHS20T/ENC




KÜRESEL VE METAL COLUMN – KOLON TİPİ ACİL ANONS – SESLİ ALARM HOPARLÖRLERİ


GB15T/EN

GB20T/EN


MSH30/T – MSH60/T

MSH30T/EN – MSH30T/ENC


MCS20T/EN – MCS20T/ENC

MCS40T/EN – MCS40T/ENC

MCS80T/EN – MCS80T/ENC




Ateis Dağıtılmış Matrix Sistemi ve Süpervizyon Sistemi

Ateis dağıtılmış zeka yapısı altında toplanmış, EN54 standartlarına uygun bir Genel Seslendirme ve Acil Anons Sistemi, karmaşık yapıdaki binaları çok merkezli kontrol için geliştirilmiştir. Bu sistem yapısında sistem kabinetleri-panelleri binalara dağıtılır. Sistem panelleri duvar tipidir, aynı bir yangın alarm paneli gibidir. Panellin içinde acil durum bataryaları mevcuttur. Tüm paneller network altyapısı altında birbirleri ile haberleşir. Bu sistemin bir avantajı da lokal olarak anons kabiliyetidir. Her binada, o binaya ait lokal anons ve genel anons yapılabilecektir. Ayrıca merkeze tesis edilecek mikrofon ünitesi ile tüm binalara anons yapılabilecektir. Ayrı binalardaki ana panelden ise yine tüm binalara ayrı ayrı anons yapılabilecektir.

Yeni teknolojik binalardaki seslendirme sistemlerinde, hoparlör hattı zonlarını (linye) sürekli açık ve kısa devre konumunu izleyecek akıllı tipte süpervizyon modülleri ile donatılmaktadır. Hatlarda açık devre arızası olması durumunda, klasik sistemlerde arıza sinyali alınamamakta ve dolayısı ile hangi hoparlörlerin devre dışı olduğu anlaşılamamaktadır. Ana merkeze eklenecek Hat Süpervizyon Modülü ile hatlar kısa devre ve açık devre arızalarına karşı kontrol edilir ve merkezde bu arıza izlenir. Tüm hoparlör zonlarının sonuna Aktif Hat Sonu Dirençleri monte edilir.




T.C. YANGINDAN KORUNMA YÖNETMELİĞİ Kapsamında Acil Anons / Sesli Alarm Sistemi

BEŞİNCİ KISIM – DÖRDÜNCÜ BÖLÜM – Yangın Algılama ve Uyarı Sistemleri Tasarım İlkeleri

MADDE 74- (1) Yangın uyarı sistemi;

Yangın algılama, alarm verme, kontrol ve haberleşme fonksiyonlarını ihtiva eden komple bir sistemdir. Yangın algılama sisteminin ve parçalarının TS EN 54’e uygun olarak üretilmesi, tasarlanması, tesis edilmesi ve işletilmesi şarttır.

MADDE 81-Sesli ve ışıklı uyarı cihazları

(1) Bir binanın kullanılan bütün bölümlerinde yaşayanları yangından veya benzeri acil hallerden haberdar etme işlemleri, sesli ve ışıklı uyarı cihazları ile gerçekleştirilir. Yangın uyarı butonunun mecburi olduğu yerlerde uyarı sistemi de mecburidir.

(2) Yangın alarm sinyali gecikmesiz olarak, yangın mücadele ekipleri ve yangına müdahale konusunda eğitilmiş personele ulaştırılmak şartıyla, yangın alarm sinyalinin gerçekliğinin araştırılmasına imkan verecek şekilde bir on uyarı sistemine izin verilir. Tehlikeli maddelerin bulundurulduğu veya işlendiği endüstriyel binalarda ve depolama amaçlı yapılarda herhangi bir yangın algılamasının otomatik olarak bina tahliye uyarı sistemlerini harekete geçirmesi gerekir. Bu bina ve yapılarda ön uyarı sistemine izin verilmez.

(3) Tahliye uyarıları, aşağıda belirtilen istisnalar dışında, hem sesli ve hem de ışıklı olarak yapılır:

  1. a) İşitme engelli kişilerin bulunma ihtimali olmayan alanlarda ışıklı uyarı cihazı kullanılması mecburi değildir.
  2. b) Sağlık hizmeti amaçlı binalar için öngörüldüğü takdirde sadece ışıklı uyarı cihazları kullanılmasına izin verilir.

(4) Tahliye uyarı sistemlerinin, aşağıda belirtilen istisnalar dışında, yapının tamamında devreye girmesi gerekir:

  1. a) Yapısı itibarıyla tamamının birden boşaltılması mümkün olmayan binalarda, başlangıçta sadece yangından etkilenen ve etkilenecek olan bölgelerde uyarı sistemleri devreye girer. Böyle bir halde, binanın düzenli bir şekilde boşaltılabilmesi için, uyarı sistemi, diğer bölgelerde kademeli olarak devreye sokulacak şekilde tesis edilir.
  2. b) Yaşlılık, fiziksel veya zihinsel yetersizlik ve benzeri sebeplerle kendi başlarına dışarı çıkamayacak kişiler bulunan binalarda, sadece bu kişilerin bakımları ve binadan tahliyeleri ile görevli personele yangın uyarısı verilmesine izin verilir.

(5) Sesli uyarı cihazları binanın her yerinde, yerden 150 cm yükseklikte

ölçülecek ve ses seviyesi ortalama ortam ses seviyesinin en az 15 dBA üzerinde olacak şekilde yerleştirilir. Uyuma maksatlı bolumler ile banyo ve duşlarda, ses seviyesinin en az 75 dBA olması gerekir. Sesli uyarı cihazlarının 3 m uzaklıkta en az 75 dBA ve en cok 120 dBA ses seviyesi elde edilecek özellikte olması şarttır. Acil anons sistemi hoparlörü olan hacimlerde ayrıca siren sistemi konulması gerekli değildir.

MADDE 81-Sesli ve ışıklı uyarı cihazları (VAS : SESLİ ALARM SİSTEMİ gereken binalar)

(7) Aşağıda belirtilen yerlerde, otomatik olarak yayınlanan ses mesajları ve yangın merkezinden mikrofonla yayınlanan canlı ses mesajları ile binada yaşayanların tahliyesini veya bina içerisinde yer değiştirmelerini sağlayacak şekilde anons sistemleri kurulması mecburidir:

  1. a) Binadaki yatak sayısı 200’den fazla olan otel, motel ve yatakhanelerde,
  2. b) Yapı inşaat alanı 5000 m2’den büyük olan veya toplam kullanıcı sayısı 1000 kişiyi aşan topluma açık binalarda, alışveriş merkezlerinde, süpermarketlerde, endüstri tesislerinde ve benzeri binalarda,
  3. c) (Değişik: 10/8/2009-2009/15316 K.) Yapı yüksekliği 51.50 m’yi geçen bütün binalarda.

(8) Sesli ve ışıklı uyarı cihazları, sadece yangın uyarı sistemi ve diğer acil durum uyarıları için kullanılır. Anons sistemleri ise, yangın uyarı sistemi ve diğer acil durum anonsları öncelik almak ve otomatik olarak diğer kullanım amaçlarını devre dışı bırakmak şartıyla, genel anons ve fon müziği yayını gibi başka amaçlar ile de kullanılabilir.

MADDE 83 – Kablolar

(1) Bir yangın sırasında çalışır durumda kalması gereken;

  1. a) Yangın kontrol panellerinden, sesli ve ışıklı uyarı cihazlarına, sesli tahliye sistemi amplifikatör ve hoparlörlerine ve acil durum kontrol cihazlarına giden sinyal ve besleme kablolarının
  2. b) İtfaiye ve yangın mucadele ekiplerine haber vermek icin kullanılan kabloların bina icerisinde kalan kısımlarının,
  3. c) Ana yangın kontrol paneli ile tali yangın kontrol panelleri ve tekrarlayıcı panellerin birbirleri arasındaki haberleşme ve besleme kablolarının,

ç) Butun yangın kontrol panellerine ve tekrarlayıcı panellere enerji sağlayan besleme kablolarının, yangına karşı en az 60 dakika dayanabilecek özellikte olması şarttır.

(2) Yangına karşı dayanıklı olması gereken kabloların, ilgili standartlara uygun olarak deneye tabi tutulmuş ve sertifikalı olması gerekir.

(4) Yangın alarm sistemi kablolarının, sistemin sağlıklı ve guvenilir çalışmasını sağlayacak şekilde yangın algılama, kontrol ve uyarı ekipmanı üreticilerinin spesifikasyonlarına uygun tipte olması ve elektriksel gurultu ve benzeri etkilerden korunacak şekilde, diğer sistemlerden ve enerji taşıyan kablolardan ayrılarak tesis edilmesi gerekir.

MADDE 138- Mevcut yapılara ilişkin uygulama

(1) Mevcut yapılardan bu Yönetmeliğin yürürlüğe girmesinden sonra kullanım amacı değiştirilerek, bedensel veya zihinsel bir hastalığın veya yetersizliğin tedavisinin veya bakımının yapıldığı veyahut küçük çocuklar, nekahet halindeki kişiler veya bakıma muhtaç yaşlıların bakımları için kullanılan sağlık amaçlı bina ve tesisler ile yatılı sağlık kuruluşları, anaokulları, kreşler, çocuk kulüpleri, ilköğretim okulları, yetiştirme yurtları, eğlence yerleri ve konaklama amaçlı olarak kullanılacak bina ve tesisler ile tehlikeli maddelerin bulundurulacağı binalar dışında kalan mevcut yapılar hakkında bu Kısım hükümleri uygulanır.

(2) Mevcut yapılardan, 12/6/2002 tarihli ve 2002/4390 sayılı Bakanlar Kurulu Kararı ile yürürlüğe konulan Binaların Yangından Korunması Hakkında Yönetmeliğe uygun yangın tedbirleri alınmış olan yapılarda, bu Yönetmelik hükümlerine göre ilave tedbir alınmaması asıldır. Ancak, yapı sahibi isterse bu Yönetmelik hükümlerine göre ilave tedbirler alabilir.

MADDE 143- Algılama veya uyarı sistemi

(1) Bu Yönetmelik hükümlerine göre binada algılama sistemi yapılmasının şart olduğu hallerde, algılama veya uyarı sisteminin ana paneli binanın tamamına hizmet verecek şekilde, bina sahibi veya kat malikleri tarafından yaptırılır.

MADDE 161- Algılama ve uyarı sistemi

(1)  Mevcut yapılarda uyarı sistemi için 75 inci madde uygulanır.

(2) 75 inci maddenin algılama sistemine ilişkin hükümleri, mevcut yapılardan konaklama amaçlı binalar, kurum binaları, büro binaları, mağazalar, çarşılar ve toplanma amaçlı yapılar hakkında da uygulanır.

MADDE 162- Kablolar

(1) Mevcut binalarda, elektrik tesisatı yenilenecek ise, 83 uncu maddede belirtilen ozellikte kablolar kullanılır.



CEN/TS 54-32 : 2015E Yangın Algılama ve Alarm Sistemleri – Bölüm 32 : Sesli Alarm Sistemlerinin planlama, dizayn, montaj, devreye alma, kullanım ve bakım yöntemleri Kapsamında Acil Anons / Sesli Alarm Sistemi

VAS (Voice Alarm Systems) – Sesli Alarm Sistemleri

Genelde Acil Anons Sistemleri olarak bilinen, acil durumlarda EN54 standardına uygun olarak otomatik, manuel veya iki yöntem birden kullanılarak devreye sokulan sistemlere Sesli Alarm Sistemleri denir. (EN54 sistemin tanımını Acil Anons Sistemi olarak değil, Sesli Alarm Sistemi olarak tanımlar.

PA/VA (Public Addess / Voice Alarm) Sistemi

Acil durum ses fonksiyonları ile acil olmayan durumlarda kullanılan ses fonksiyonlarının kombinasyonunu içeren sesli alarm sistemdir.

VACIE (Voice Alarm Control and Indicating Equipment) – Sesli Alarm Kontrol ve Gösterge Ekipmanı

Sesli Alarm Sisteminin; yangın alarm sisteminden veya manuel kontrol vasıtası ile alarm sinyalini alan, acil durum mesajlarını veya alarm sinyallerini üreten ve hoparlör devrelerine ileten parçalarına verilen ortak tanımlamadır.

Bu parçalar aşağıdaki ekipmanları tanımlamaktadır;

  • Ana ve yardımcı kontrol ve dağitım üniteleri
  • Amplifikatörler
  • Güç kaynakları
  • Mikrofonlar
  • Yedek ekipmanlar

Sesli alarm sistemi yangın anında acil tahliye amacı ile kullanılacak ise, ister yangın alarm sistemine bağlı olsun veya olmasın, VACIE mutlaka EN 54-16’ya göre sertifikalı olacaktır.

Sesli Alarm Bölgesi (Voice alarm zone)

Acil durum mesajlarının ayrı ayrı yayın yapılacağı bir veya birden fazla akustiği farklı alan (ADA).

Not 1 : Acil durum mesajlarının yayın yapılacağı sesli alarm bölgeleri tek başına veya gruplar halinde seçilebilir olmalıdır.

Not 2 : Acil durum olmayan koşullarda yapılacak kamu anonsları (PA) veya müzik yayınları için hoparlörler bölgelerinin kapsadığı sınırlar, sesli alarm bölgelerinden farklı olabilir.

Dizayn için gerekli dökümanlar (PROJE FİRMALARI İÇİN ÖNEMLİ !)

Yatırımcı, EN-54’e uygun dizayn için projeci firmaya açağıdaki bilgi ve dökümanları sağlamalıdır.

  1. a) Sesli alarm bölge sınırlarını ve akustiği farklı alan (ADA) sınırlarını içeren mimari planlar, mikrofonların ve sesli alarm sistemi ekipmanlarının lokasyonları.
  2. b) Acil durum yönetim planı
  3. c) Bina akustik raporları:

c1) Sesli alarm zonundaki akustiği farklı alanlar listesi

c2) Akustiği farklı alanlardaki öngörülen ve hesaplanan yankılanma süreleri, 125 Hz to 8 kHz arası

c3) Akustiği farklı alanlardaki öngörülen ve hesaplanan ortam gürültü seviyeleri, 125 Hz to 8 kHz arası

(Eski binalarda bu değerler direk ölçülerek alınabilir. Yeni binalarda ise mevcut binalar veya benzer alanlar baz alınarak türetilebilir)

  1. d) Çevresel koşul bilgileri; sıcaklık, nem, korozif atmosfer, manyetik alan etkileri vb.
  2. e) Binanın kapsama tanımları (personelin bulunduğu mahaller, tehlikeli mahaller gibi)

 Binada kapsama alınması gereken bölümler

Kapsama Alanı

Genel: Yatırımcı veya danışmanı veya karar vermeye yetkili otorite veya sigorta firması binanın hangi bölgelerinin kapsama alınması gerektiğini belirlemelidir. Daha kapsamlı bir çözüm için bölüm ilgili risk değerlendirmesi göz önüne alınmalıdır.

Kapsama alanı aşağıdakilerden biri seçilerek belirlenir.

Toplam Kapsama: Sesli anons sistemi binanın tüm insanların bulunduğu akustiği farklı alanlarını kapsar

 Kısmi Kapsama: Sesli anons sistemi binanın tüm insanların bulunduğu akustiği farklı alanların spesifik olanlarını kapsar. Stadyumdaki kamusal alanları veya alışveriş merkezlerindeki dükkanları.

Anons Gerekmeyen Alanlar

Bazı alanlar acil durumlarda düşük yaşam riski taşıyan sesli alarm sistemi gerekmeyen alanlar olabilir. Fakat hala uyarı anonsu yapılabilecek alanlar göz önüne alınmalıdır.

  1. a) Binanın insan bulunmayan alanları.
  2. b) Havalandırma yapılmayan donmuş gıda depoları (20m3 ten küçük alanlar)
  3. c) Aşırı ortam gürültüsü olan, başka uyarı metotlarının uygulandığı alanlar.
  4. d) Sesli alarm sistemi yayınına uygun olamayan, tahliyenin çalışan personel tarafından yönetildiği hastanelerdeki hasta odaları gibi.

Planlama ve Dizayn Projecinin Sorumlulukları

  • Sesli alarm sisteminin yerel, bölgesel ve ulusal standartlara uygunluğunun sorumluluğu dizayn sertifikasına (A.1) imza koyan kişi veya organizasyona aittir.
  • Projeci seçtiği çözümler ve baz aldığı varsayımlar ile ilgili bir liste yapmalıdır.
  • Projeci sesli alarm sisteminin tüm bileşenleri birbiri ile uyumlu olduğunu garanti etmelidir.
Not: Sistemin bileşenleri Construction Products Regulation’ tabi ise Declarations of Performance her bir komponent için sunulabilir. VAS sistemi CPR (CPD) yönetmeliğine tabidir

Sesli Alarm Sistemi (VAS) ile Yangın Algılama ve Alarm Sistemi (FDAS) bağlantısı

Genel: Mesajların ilgili mahale gerektiği zamanda otomatik olarak yayınlanabilmesi için yangın algılama ve alarm sistemi ile sesli alarm sistemi arasındaki iletişim yollarının güvenilir olması gereklidir.

Ayrıca hata ve durum mesajlarının iletimi için de bu gereklilik vardır.

İki sistem arasında birden fazla arayüz var ise, yangın alarm sisteminden iletilen çelişkili bilgi sesli alarm sisteminden yayınlanan mesajlarda çelişki veya karışıklık yaratmamalıdır.




Daha Detaylı Bilgi ve Firmanıza Özel Sunum İçin Lütfen Arayınız.

0216 489 49 99
